Auto-configuration Docker avec les labels sur des hôtes distants¶

L'auto-configuration Docker peut également être utilisée avec des conteneurs présents sur des hôtes distants.

Dans ce cas, NGX Ops ne peut pas accéder directement au socket Docker de l'hôte distant. Un agent léger, développé en Go, est donc installé sur chaque hôte Docker afin de communiquer avec NGX Ops et de lui transmettre les informations sur les conteneurs à publier.

Cette configuration permet également de choisir la manière dont Nginx doit communiquer avec les applications distantes.

Trois modes de communication sont disponibles :

direct : mode utilisé par défaut. Nginx se connecte directement à la cible définie dans le label target. L'hôte Nginx doit donc pouvoir joindre directement l'hôte distant sur le port utilisé ;
tunnel : l'agent ouvre une connexion WebSocket sortante vers NGX Ops. Aucune connexion entrante n'est nécessaire sur l'hôte distant, ce qui permet notamment de publier des conteneurs situés derrière un NAT ;
relay : l'agent expose un ou deux ports fixes permettant à Nginx de joindre les différents VHosts publiés. Le routage est ensuite effectué par server_name. Ce mode constitue un compromis entre le mode direct et le mode tunnel.

Pour le mode relay, le label relay_scheme permet d'indiquer si le VHost doit utiliser le relais HTTP ou HTTPS.

Activer la fonctionnalité dans NGX Ops¶

Rendez-vous dans ADMINISTRATION → Configuration, puis sélectionnez l'onglet Hôtes Docker distants (agent).

Ajoutez la configuration suivante puis cliquez sur Enregistrer :

enable: true
offline_after_sec: 90
max_vhosts_per_agent: 50
tunnel_enable: false
certbot_retry_minutes: 15

Actualisez ensuite l'interface NGX Ops avec la touche F5.

Le menu INTEGRATIONS → Hôtes distants est alors disponible.

Déployer l'agent¶

Sur l'hôte Docker distant, créez un dossier destiné à stocker les fichiers de l'agent.

Créez ensuite le fichier compose.yml :

services:
  nginx-control-agent:
    image: forge.rdr-it.com/dockerfiles/nginx-reverse-proxy-dashboard-agent:nightly
    container_name: nginx-control-agent
    restart: ${AGENT_RESTART_POLICY:-always}

    networks:
      - proxy-relay

    environment:
      - DASHBOARD_URL=${DASHBOARD_URL:-}
      - AGENT_HOSTNAME=${AGENT_HOSTNAME:-}
      - AGENT_FINGERPRINT=${AGENT_FINGERPRINT:-}
      - TOKEN_FILE=/data/token
      - STATE_FILE=/data/nginx-control-agent-state.json
      - DOCKER_SOCKET=/var/run/docker.sock
      - POLL_INTERVAL=${POLL_INTERVAL:-30s}
      - INSECURE_SKIP_VERIFY=${INSECURE_SKIP_VERIFY:-false}
      - TUNNEL_ENABLE=${TUNNEL_ENABLE:-true}
      - RELAY_HTTP_LISTEN=${RELAY_HTTP_LISTEN:-}
      - RELAY_HTTP_ADVERTISE=${RELAY_HTTP_ADVERTISE:-}
      - RELAY_HTTPS_LISTEN=${RELAY_HTTPS_LISTEN:-}
      - RELAY_HTTPS_ADVERTISE=${RELAY_HTTPS_ADVERTISE:-}
      - RELAY_HTTPS_CERT=${RELAY_HTTPS_CERT:-}
      - RELAY_HTTPS_KEY=${RELAY_HTTPS_KEY:-}
      - RELAY_BACKEND_INSECURE_SKIP_VERIFY=${RELAY_BACKEND_INSECURE_SKIP_VERIFY:-false}
      - TARGETS_FILE=${TARGETS_FILE:-}

    ports:
      - "${RELAY_HTTP_HOST_PORT:-8080}:8080"
      - "${RELAY_HTTPS_HOST_PORT:-8443}:8443"

    volumes:
      - /var/run/docker.sock:/var/run/docker.sock:ro
      - ./data:/data

networks:
  proxy-relay:
    name: proxy-relay
    driver: bridge

Créez ensuite le fichier .env :

DASHBOARD_URL=http://ip-nginx-control:3000
AGENT_HOSTNAME=remote-host
AGENT_FINGERPRINT=remote-host

POLL_INTERVAL=30s
INSECURE_SKIP_VERIFY=false
TUNNEL_ENABLE=true
AGENT_RESTART_POLICY=always

RELAY_HTTP_LISTEN=8080
RELAY_HTTPS_LISTEN=8443

RELAY_HTTP_HOST_PORT=8080
RELAY_HTTPS_HOST_PORT=8443

RELAY_HTTP_ADVERTISE=http://ip-host-agent:8080
RELAY_HTTPS_ADVERTISE=http://ip-host-agent:8443

RELAY_HTTPS_CERT=
RELAY_HTTPS_KEY=

RELAY_BACKEND_INSECURE_SKIP_VERIFY=false

# TARGETS_FILE=

Première connexion de l'agent¶

Démarrez une première fois l'agent :

docker compose up -d

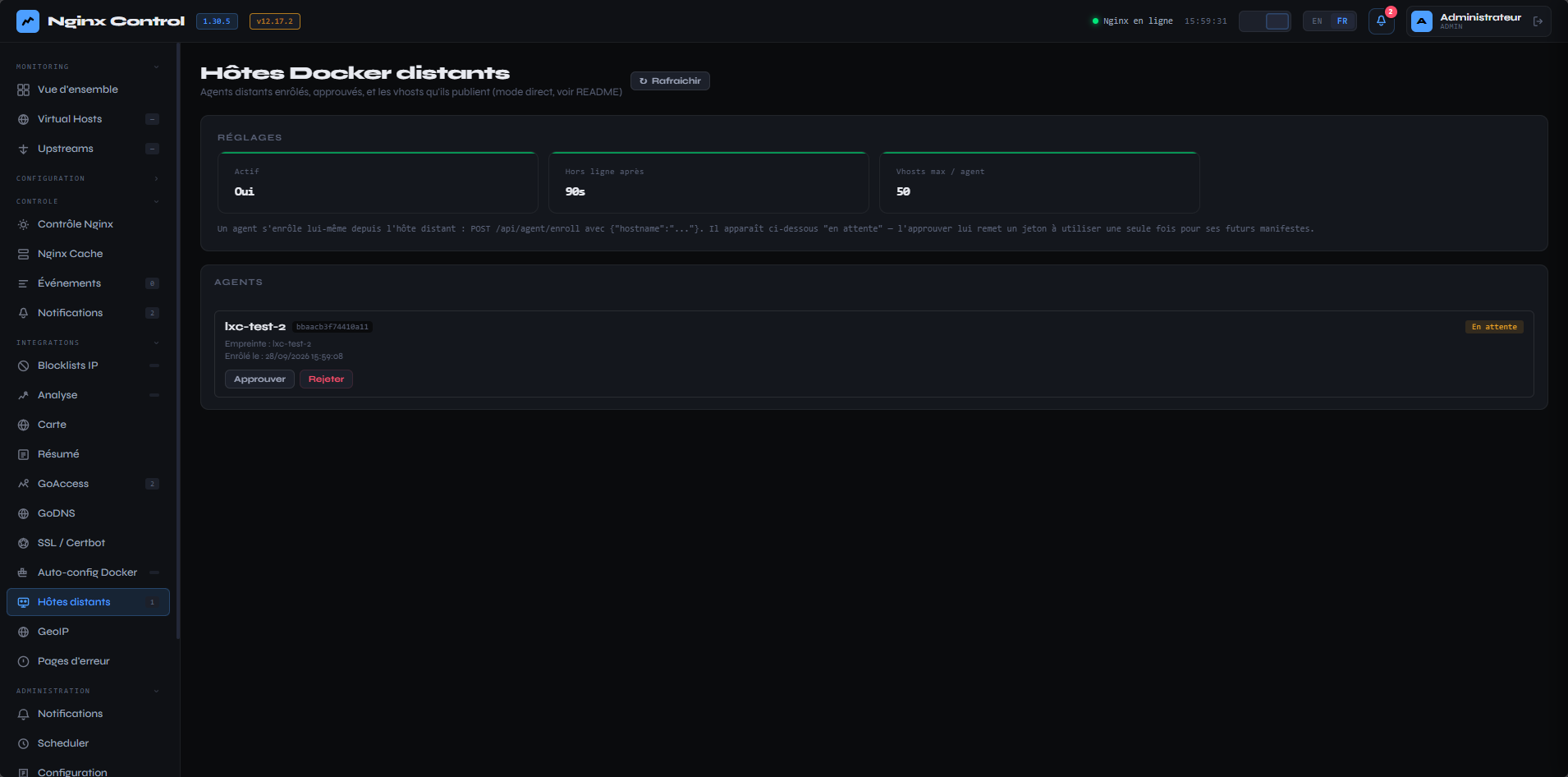

L'agent apparaît alors dans NGX Ops et doit être approuvé.

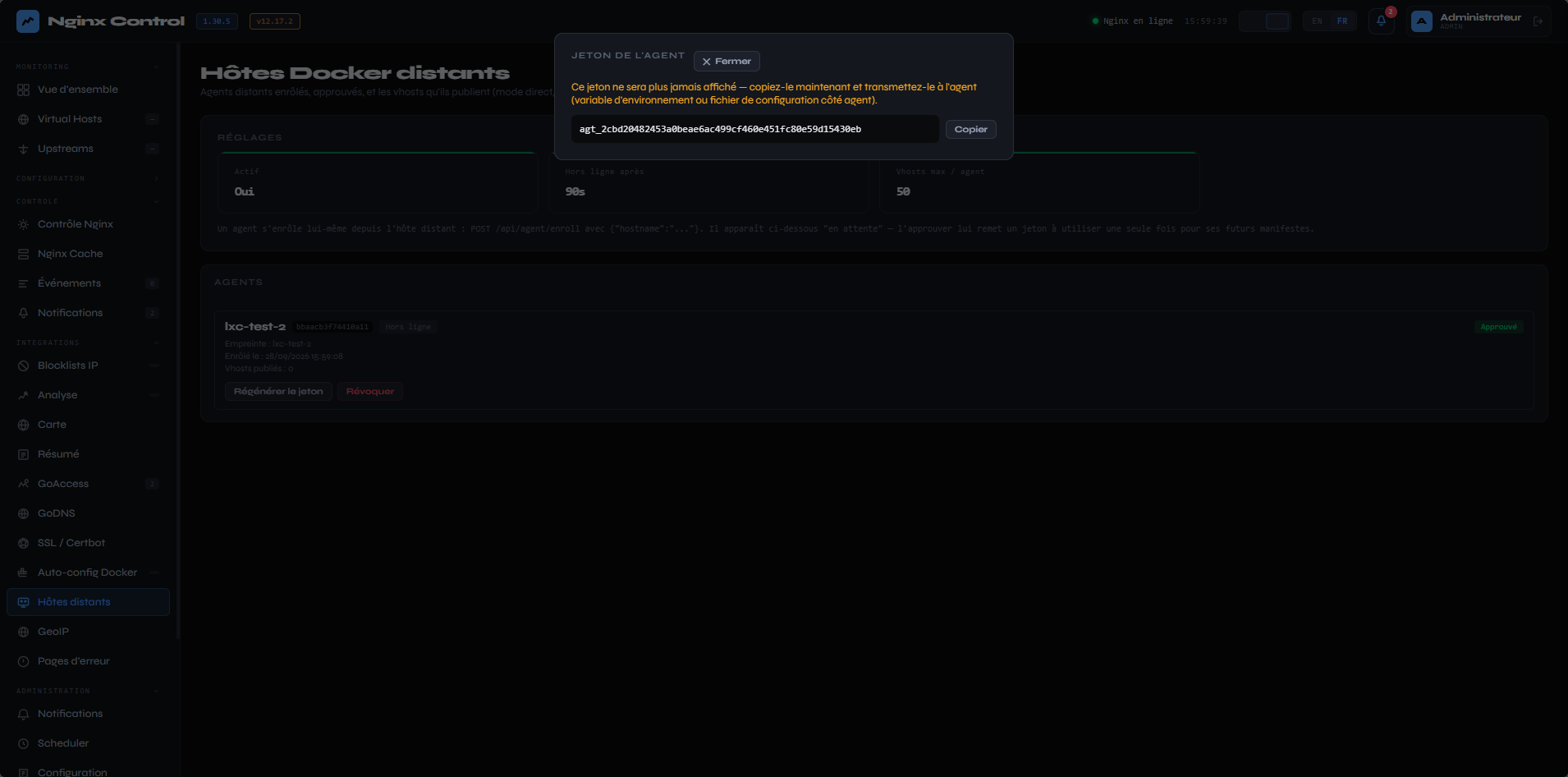

Une fois l'agent approuvé, NGX Ops affiche un token permettant d'authentifier l'agent.

Le token n'est affiché qu'une seule fois. Conservez-le avant de poursuivre la configuration.

Sur l'hôte distant, arrêtez ensuite l'agent :

docker compose down

Dans le dossier ./data/, créez le fichier token et ajoutez-y le token fourni par NGX Ops.

Redémarrez ensuite l'agent :

docker compose up -d

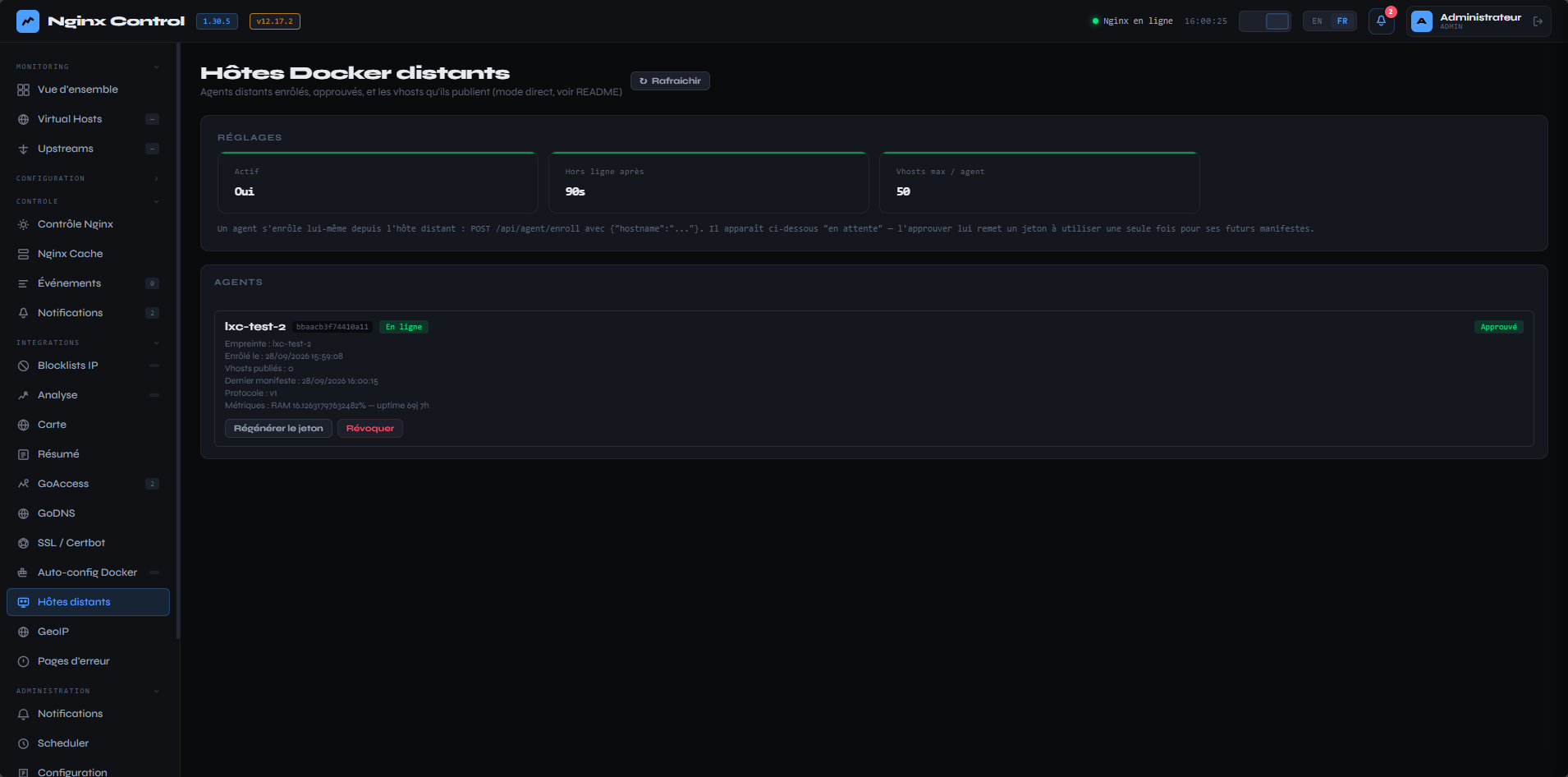

L'agent est maintenant enregistré et apparaît En ligne dans NGX Ops.

Exemples d'auto-configuration¶

Mode direct¶

Dans ce mode, Nginx se connecte directement à la cible définie dans target.

L'hôte sur lequel fonctionne Nginx doit donc pouvoir joindre directement l'application distante.

services:
  web3:
    image: nginx:alpine
    container_name: simple_nginx3
    ports:
      - "8889:80"
    restart: always
    networks:
      - proxy-relay
    labels:
      - "nginx-control.enable=true"
      - "nginx-control.vhost.mode=direct"
      - "nginx-control.vhost.server_name=test-03.domain.tld"
      - "nginx-control.vhost.location01=/"
      - "nginx-control.vhost.location01.target=http://ip-remote-host:8889"
      - "nginx-control.vhost.server.snippet01=logging.conf"

networks:
  proxy-relay:
    external: true

Mode relay¶

Dans ce mode, Nginx passe par l'agent.

services:
  web2:
    image: nginx:alpine
    container_name: simple_nginx2
    restart: always
    networks:
      - proxy-relay
    labels:
      - "nginx-control.enable=true"
      - "nginx-control.vhost.mode=relay"
      - "nginx-control.vhost.server_name=test-02.domain.tld"
      - "nginx-control.vhost.location01=/"
      - "nginx-control.vhost.location01.target=http://web2:80"
      - "nginx-control.vhost.server.snippet01=logging.conf"

networks:
  proxy-relay:
    external: true

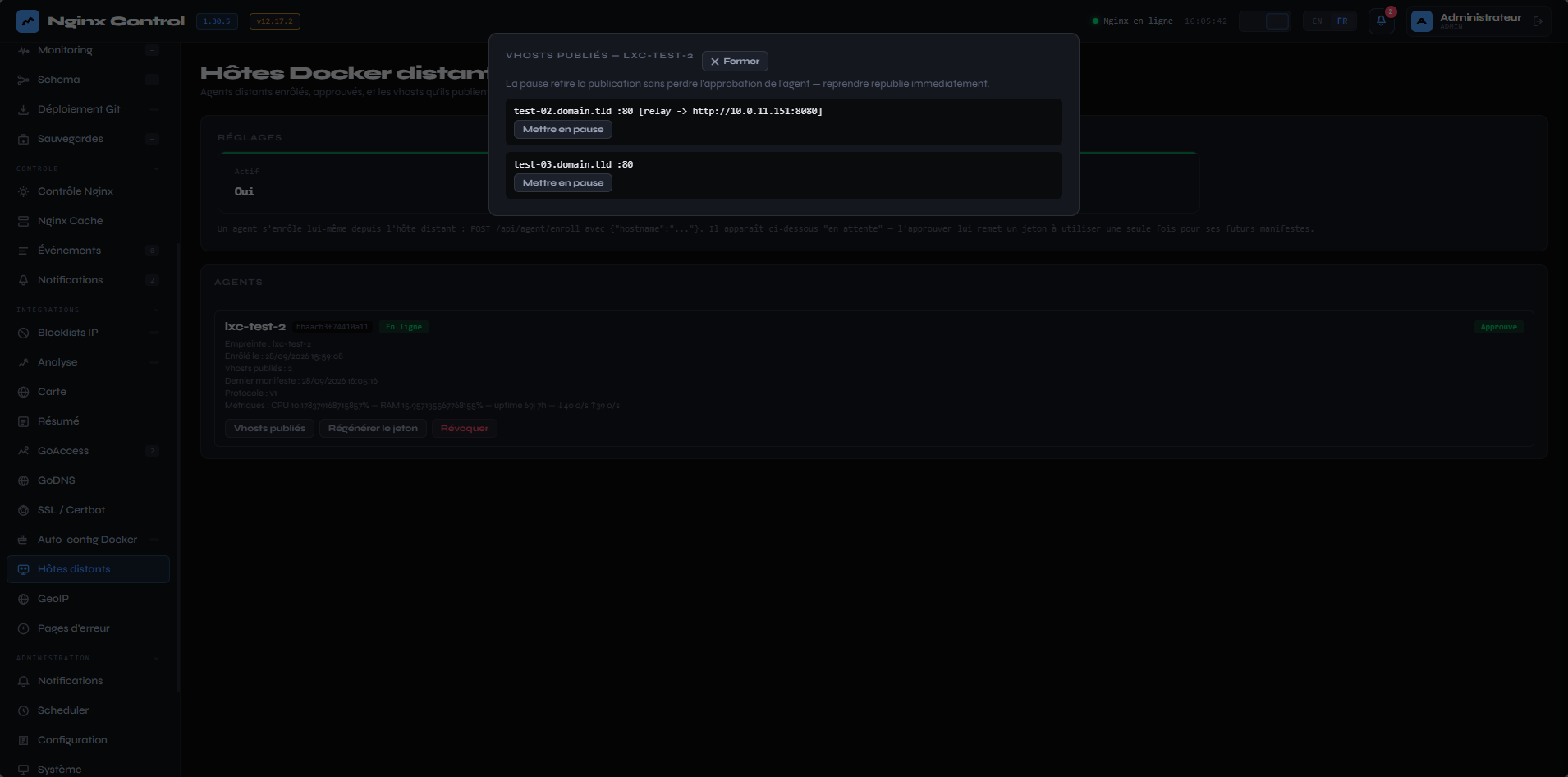

Une fois le conteneur détecté par l'agent, le VHost apparaît dans INTEGRATIONS → Hôtes distants.

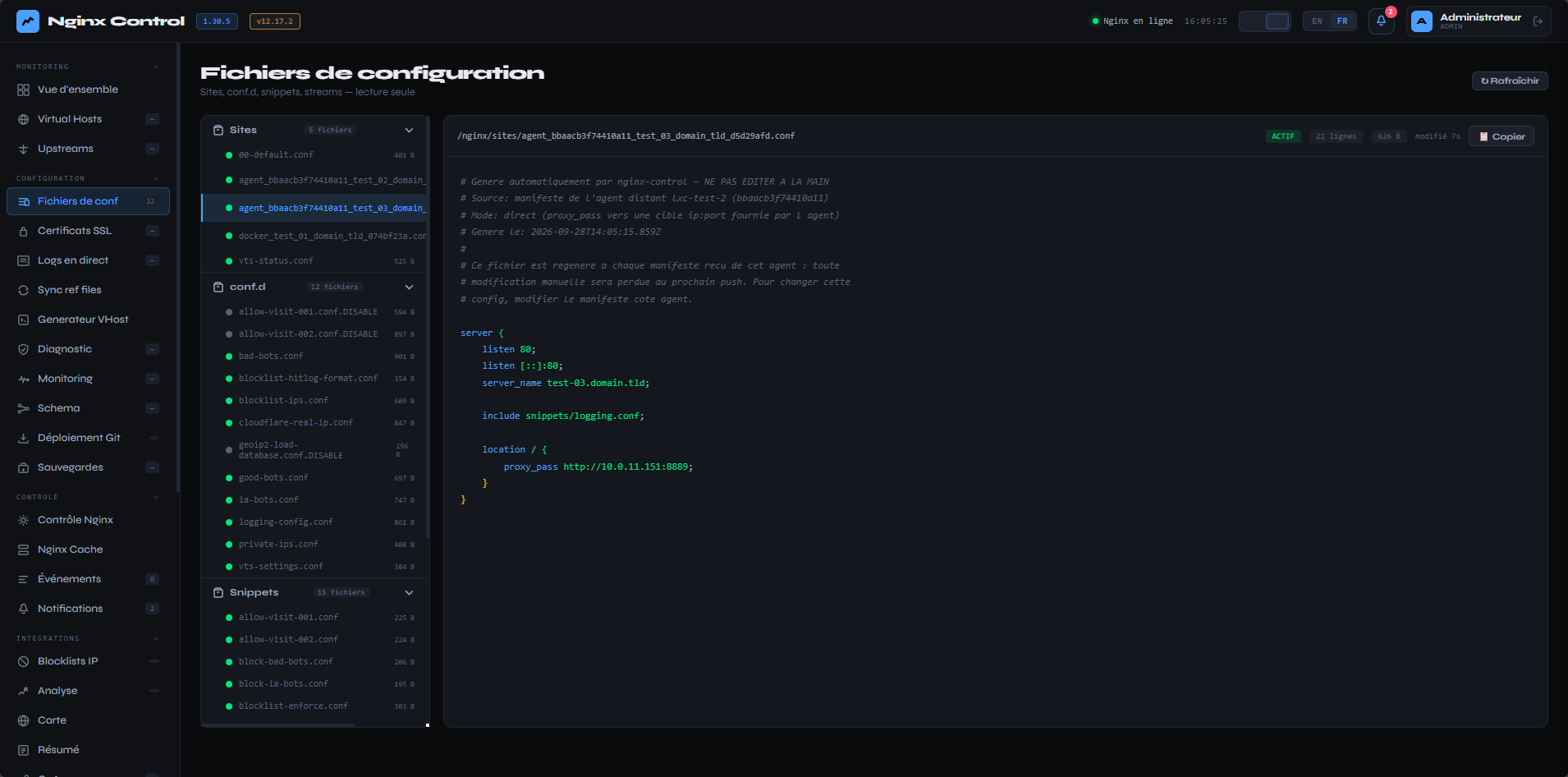

La configuration Nginx générée peut également être consultée depuis cette interface.

Les VHosts sont ainsi générés automatiquement à partir des labels Docker présents sur les conteneurs de l'hôte distant.
